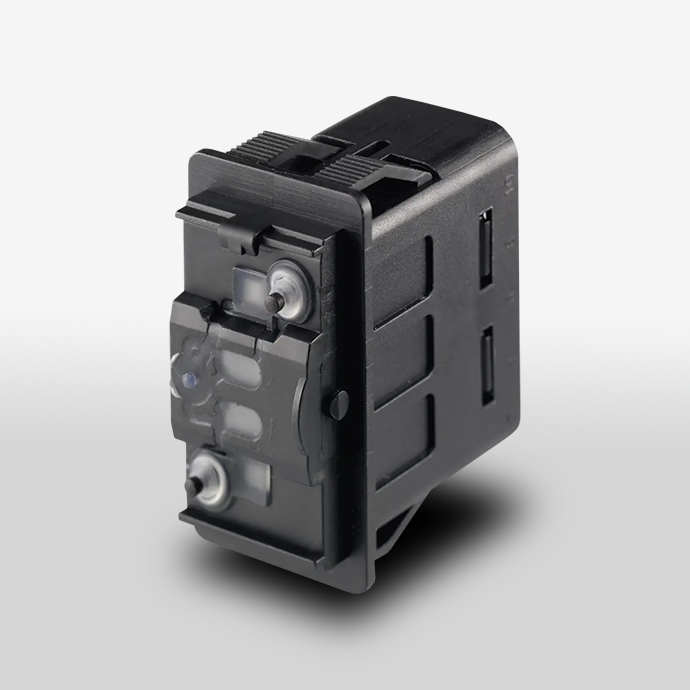

Il Marquardt 3250.0613 è un interruttore a bilanciere (rocker switch) a 3 posizioni, progettato per applicazioni in corrente continua fino a 10 A a 12 V DC.

Appartenente alla serie Marquardt 3250, questo interruttore combina un comando meccanico preciso con una struttura progettata per applicazioni professionali, automotive e industriali.

La configurazione elettrica 2xSPDT consente di gestire due circuiti a polo singolo attraverso un unico attuatore a tre posizioni.

L’attuatore raggiunge un grado di protezione IP66/IP67, mentre il lato connessione è classificato IP40. Il componente è inoltre progettato per operare in un intervallo di temperatura compreso tra -40 °C e +85 °C, caratteristica particolarmente interessante per veicoli e apparecchiature utilizzati in condizioni ambientali variabili.

Interruttore a bilanciere 12 V DC

Il Marquardt 3250.0613 è progettato per applicazioni in corrente continua a 12 V e presenta una capacità di commutazione secondo IEC pari a:

10(5) A – 12 V DC – 1E5

La configurazione elettrica è:

• 3 posizioni;
• 2xSPDT;
• 2 x 1 polo;
• contatti in AgNi;
• resistenza di contatto iniziale inferiore a 100 mΩ nelle condizioni indicate dal produttore.

Queste caratteristiche rendono il 3250.0613 particolarmente interessante per circuiti di comando e distribuzione di funzioni elettriche a bassa tensione.

Interruttore rocker a 3 posizioni

Il 3250.0613 è un interruttore a bilanciere a tre posizioni.

La configurazione a 3 posizioni permette di utilizzare lo stesso comando per gestire differenti funzioni elettriche, a seconda della configurazione del circuito.

Il prodotto utilizza una forza di azionamento compresa tra 7 N e 12 N +1,5 N, offrendo un comando meccanico facilmente identificabile dall’operatore.

Il sistema prevede inoltre la possibilità di utilizzare indicatori luminosi e simboli, secondo la configurazione prevista per la serie.

Interruttore a bilanciere IP67

Una delle caratteristiche più interessanti del Marquardt 3250.0613 è la protezione dell’attuatore.

Il dato tecnico dichiarato è:

Attuatore: IP66 e IP67

Il lato connessione è invece classificato:

IP40

È quindi importante distinguere le due zone del componente: la protezione IP66/IP67 riguarda l’area dell’attuatore, mentre il collegamento elettrico presenta una classificazione IP40.

Questa caratteristica rende il modello particolarmente interessante per applicazioni nelle quali la parte frontale del pannello deve essere protetta dall’ingresso di polvere e acqua.

Applicazioni automotive

Il Marquardt 3250.0613 può essere preso in considerazione per la progettazione di pannelli di comando e sistemi elettrici automotive a 12 V, soprattutto quando è necessario un comando a bilanciere compatto e facilmente identificabile.

In ambito automotive può essere utilizzato, in base alla progettazione dell’apparecchiatura e ai requisiti del veicolo, per il comando di funzioni ausiliarie come:

• illuminazione supplementare;
• luci di lavoro;
• sistemi di illuminazione esterna;
• accessori elettrici;
• ventilazione e sistemi ausiliari;
• pompe e attuatori;
• funzioni ausiliarie all’interno dell’abitacolo;
• pannelli di comando per veicoli speciali;
• sistemi elettrici per veicoli commerciali.

La configurazione a 12 V DC, la temperatura operativa da -40 °C a +85 °C e la protezione IP66/IP67 dell’attuatore sono caratteristiche che possono essere particolarmente interessanti nella progettazione di interfacce di comando per veicoli.

Interruttore per veicoli off-road

Le caratteristiche del 3250.0613 possono risultare interessanti anche per il settore off-road, dove i comandi possono essere esposti a polvere, acqua, fango, variazioni di temperatura e utilizzo frequente.

Possibili applicazioni includono, ad esempio:

• 4×4 e fuoristrada;
• veicoli da lavoro;
• mezzi agricoli;
• veicoli forestali;
• veicoli da cantiere;
• mezzi speciali;
• veicoli per attività outdoor;
• pannelli ausiliari per sistemi elettrici aftermarket;
• sistemi di illuminazione supplementare;
• comandi per accessori elettrici del veicolo.

Per applicazioni off-road la protezione dell’attuatore IP66/IP67 rappresenta un elemento tecnico particolarmente interessante, soprattutto quando il comando è installato su un pannello esposto all’ambiente esterno.

Interruttore per pannelli di comando automotive

Il sistema di fissaggio a scatto (snap-in) permette di installare il componente direttamente sul pannello predisposto.

Questa soluzione è particolarmente adatta alla realizzazione di:

• cruscotti;
• pannelli di controllo;
• console centrali;
• quadri elettrici;
• pannelli ausiliari;
• moduli di comando per veicoli speciali.

Le dimensioni e la configurazione del pannello devono essere verificate sulla documentazione tecnica del prodotto prima dell’installazione.

Interruttore a bilanciere con illuminazione

La serie Marquardt 3250 prevede configurazioni con illuminazione e simboli.

Per il modello 3250.0613 è indicata la possibilità di utilizzare:

• illuminazione funzionale esterna tramite LED;
• simboli nelle posizioni previste;
• LED rosso;
• LED verde 12 V.

Queste caratteristiche possono essere utilizzate per rendere immediatamente riconoscibile lo stato o la funzione associata al comando.

Struttura e materiali

L’attuatore è realizzato in PA rinforzato con fibra di vetro.

Il corpo è realizzato in PP nero, mentre il basamento è in PA nero.

I contatti sono realizzati in AgNi e le connessioni presentano superfici argentate.

La struttura è progettata per offrire un equilibrio tra compattezza, resistenza meccanica e affidabilità del comando.

Ampio intervallo di temperatura

Il Marquardt 3250.0613 è progettato per operare tra:

-40 °C e +85 °C

sia sul lato connessione sia sul lato di azionamento.

L’ampio intervallo di temperatura rappresenta un vantaggio nelle applicazioni automotive, industriali e sui veicoli speciali, dove le condizioni ambientali possono variare significativamente.

Durata meccanica di 500.000 cicli

La durata meccanica dichiarata per il Marquardt 3250.0613 è di:

500.000 cicli (50E4)

Questo valore rende il componente adatto a sistemi nei quali il comando viene azionato frequentemente durante la vita operativa dell’apparecchiatura.

Dati tecnici Marquardt 3250.0613

Caratteristica	Specifica
Tipo	Interruttore a bilanciere / Rocker Switch
Posizioni	3
Funzione di commutazione	2xSPDT
Numero di poli	2 x 1 polo
Tensione applicazione	12 V DC
Corrente nominale	10(5) A – 12 V DC
Durata elettrica di riferimento	1E5
Vita meccanica	500.000 cicli
Materiale contatti	AgNi
Resistenza di contatto iniziale	< 100 mΩ
Connessione	Terminale a innesto 3,0 x 0,8 mm
Protezione lato connessione	IP40
Protezione attuatore	IP66 / IP67
Temperatura lato connessione	-40 °C … +85 °C
Temperatura lato attuatore	-40 °C … +85 °C
Materiale attuatore	PA rinforzato con fibra di vetro
Corpo	PP nero
Basamento	PA nero
Connessioni	Argentate
Illuminazione	LED, secondo configurazione
Forza di azionamento	7–12 N +1,5 N
Fissaggio	A scatto / Snap-in
PTI	250
Peso	circa 24,5 g
RoHS	Conforme

Marquardt 3250.0613 per automotive e veicoli speciali

Il Marquardt 3250.0613 è una soluzione interessante per la realizzazione di comandi elettrici a 12 V DC su veicoli e apparecchiature.

La combinazione tra 3 posizioni, configurazione 2xSPDT, 10 A a 12 V DC, attuatore IP66/IP67 e intervallo di temperatura -40 °C/+85 °C permette di considerarlo per numerose applicazioni automotive e industriali.

In particolare, può essere valutato per veicoli speciali, mezzi da lavoro, applicazioni off-road, pannelli ausiliari e sistemi di comando elettrico, sempre verificando preventivamente i requisiti elettrici, ambientali e normativi specifici dell’applicazione finale.
