Connettore Banana Maschio 4 mm – Spina a Saldare Schützinger con Lamella-Basket Plug
Connettore a spina banana lamellare maschio 4 mm con guaina flessibile a molla (strain relief)| terminale a saldare + Presa aggiuntiva trasversale | Contatti nichelati
| Tipologia | Spina banana con guaina a molla (strain relief) |
|---|---|
| Genere | Maschio |
| Diametro | 4 mm |
| Orientamento | Dritto |
| Materiale contatti | Be |
| Finitura contatti | Ni |
| Corpo Isolante | TPE (Evoprene) |
| Tensione nominale | 60 Vdc, 30 Vac |
| Corrente nominale | 32 A |
| Resistenza di contatto | 3 mΩ |
| Temperatura operativa | -30°C / +110°C |
| Sezione Cavo | 2.5 mm² |
| Diametro max del cavo | 4 mm |
| Terminale | A saldare |
| Colore | Bianco, Blu, Giallo, Grigio, Marrone, Nero, Rosso, Verde, Viola |
| MPN | FK-8-L-Ni |
| Brand |
Contattaci per qualsiasi informazione
Connettore Banana Maschio 4 mm Schützinger – Spinotto a Saldare
Il connettore lamellare a banana maschio 4 mm Schützinger è una soluzione professionale per connessioni elettriche affidabili, sicure e a basse perdite. Progettato con tecnologia lamella-basket plug, assicura un contatto stabile e costante, riducendo la resistenza di transizione e migliorando la qualità della trasmissione.
Grazie al terminale a saldare per cavi fino a 2,5 mm², il connettore banana è ideale per applicazioni professionali in elettronica, strumenti di misura, apparecchiature di test e sistemi audio. La guaina in TPE (Evoprene) garantisce robustezza, isolamento elettrico e resistenza a sollecitazioni meccaniche.
Questa spina a lamelle di sicurezza è dotata di una presa aggiuntiva trasversale sul corpo del connettore. L’uscita del cavo è protetta grazie al prolungamento dell’isolamento in TPE del connettore, completo di guaina a molla strain relief.
Il prodotto viene fornito non assemblato.
Caratteristiche principali del connettore banana maschio 4 mm
- Tipologia: connettore banana maschio 4 mm lamella-basket plug
- Connessione: terminale a saldare per cavi fino a 2,5 mm²
- Materiali: contatti in rame berillio con finitura nichelata (FK 8 L Ni)
- Colori disponibili: nero, rosso, blu, giallo, verde, grigio, bianco, marrone, viola
- Isolamento: TPE (Evoprene), elevata resistenza termica e meccanica
Specifiche tecniche
- Diametro spina: 4 mm
- Tensione nominale: 30 VAC / 60 VDC
- Corrente nominale: fino a 32 A
- Temperatura operativa: -30 °C ÷ +110 °C
Vantaggi del connettore banana maschio 4 mm
- Connessione elettrica stabile con bassissima resistenza
- Versione nichelata per applicazioni generiche e ottimo rapporto qualità/prezzo
- Compatibile con cavi fino a 4 mm di diametro esterno
- Ideale per elettronica, strumentazione e sistemi audio professionali
Applicazioni
Grazie alle sue prestazioni elevate, il connettore banana maschio 4 mm Schützinger è ampiamente utilizzato in:
- laboratori di misura e test elettronici
- collegamenti tra strumenti e apparecchiature di prova
- sistemi di alimentazione a bassa tensione
- cablaggi audio e hi-fi ad alte prestazioni
Vantaggi dell’uscita cavo con guaina a molla (strain relief)
- Protezione del cavo da piegature e rotture
La guaina flessibile a coste agisce come un sistema di scarico della trazione (strain relief), evitando che il cavo venga piegato in modo eccessivo o che si spezzi nel punto critico vicino alla saldatura. - Maggiore durata del collegamento Grazie alla protezione meccanica, la connessione risulta molto più resistente nel tempo, riducendo il rischio di falsi contatti dovuti a pieghe o rotture interne del conduttore.
- Sicurezza elettrica
La guaina protegge non solo meccanicamente, ma anche elettricamente, garantendo isolamento e prevenendo cortocircuiti accidentali in caso di contatto con altri connettori o superfici metalliche. - Flessibilità d’uso
Il cavo può muoversi liberamente senza stressare il punto di connessione, rendendo il connettore più adatto a contesti dinamici, come apparecchi di test, strumenti di laboratorio o collegamenti audio con frequenti movimentazioni. - Design ergonomico e professionale
L’uscita cavo posteriore con guaina a molla è lo standard nei connettori di qualità, poiché combina praticità d’uso, robustezza e lunga durata operativa.
Come avviene il montaggio del cavo
-
Preparazione del cavo
-
- Spellare il conduttore rimuovendo circa 5–6 mm di guaina esterna.
- Stagnare leggermente il filo (opzionale, ma consigliato per una saldatura più netta).
-
Inserimento del cavo
-

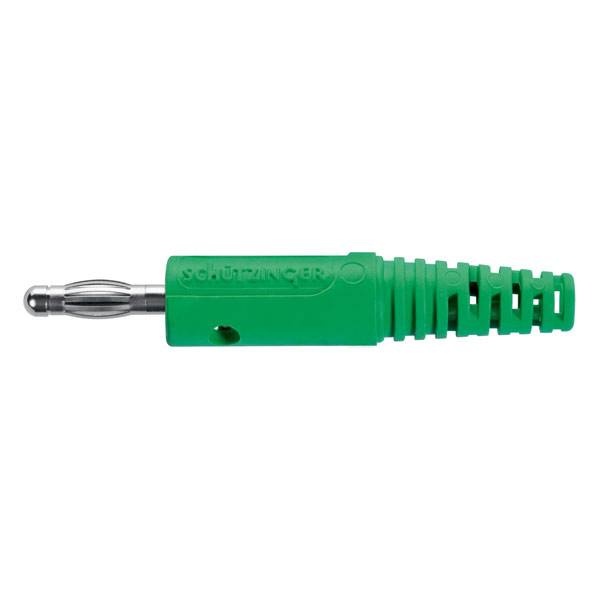

- Far passare il cavo attraverso la guaina di protezione (la parte verde in foto).
- Portare il filo fino al terminale a saldare interno al connettore.
-
Saldatura
-
- Saldare il conduttore al terminale metallico (lamella-basket plug).
- Verificare che la saldatura sia uniforme e priva di eccessi di stagno.
-
Assemblaggio finale
-
- Riposizionare la guaina sul corpo del connettore.
- La guaina a coste garantisce che il punto di uscita del cavo sia protetto e che lo sforzo meccanico non ricada direttamente sulla saldatura.
