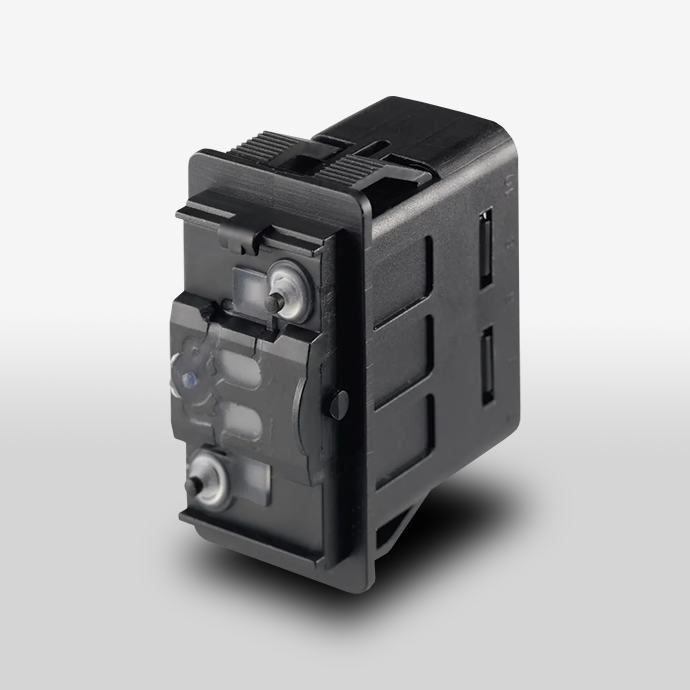

Il Marquardt 3250.0169 è un commutatore a bilanciere SPDT momentaneo progettato per il comando e la selezione di circuiti elettrici in apparecchiature, pannelli di controllo e sistemi industriali.

Questo interruttore a bilanciere momentaneo appartiene alla serie Marquardt 3250 e presenta una configurazione a 1 polo con contatto SPDT, che permette di commutare tra due circuiti mantenendo il comando attivo durante l’azionamento.

Il modello è progettato per applicazioni a 24 V DC e offre una capacità di commutazione di 10 A (5 A) a 24 V DC, secondo la specifica IEC. I contatti sono realizzati in AgNi (argento-nichel), mentre il collegamento avviene tramite terminali a innesto da 3,0 x 0,8 mm.

Interruttore SPDT momentaneo a 24 V

La configurazione SPDT momentanea rappresenta uno degli elementi distintivi del Marquardt 3250.0169.

A differenza di un normale interruttore ON/OFF, il funzionamento momentaneo permette di utilizzare il componente come comando temporaneo per la selezione o l’attivazione di un circuito. Questa configurazione è particolarmente interessante per pannelli di comando, sistemi di controllo e apparecchiature elettriche ed elettroniche.

Interruttore a bilanciere con illuminazione LED

Il 3250.0169 dispone di una configurazione di illuminazione che comprende una funzione luminosa esterna con LED rosso e una spia LED verde a 24 V, con simbolo in posizione 1.

L’illuminazione permette di integrare nel comando anche un’indicazione visiva, facilitando l’identificazione dello stato o della funzione associata all’interruttore.

Protezione IP66 e IP67

Il lato dell’attuatore del commutatore Marquardt 3250.0169 raggiunge il grado di protezione IP66 e IP67, mentre il lato delle connessioni è classificato IP40.

Questa caratteristica rende il componente particolarmente interessante per applicazioni in cui il pannello di comando deve offrire una maggiore protezione contro polvere e acqua.

Costruzione e affidabilità

Il Marquardt 3250.0169 utilizza un corpo in PP nero, una base in PA nero e un attuatore in PA rinforzato con fibra di vetro.

La vita meccanica dichiarata raggiunge 500.000 cicli, mentre la forza di azionamento è compresa tra 7 e 12 N +1,5 N.

Il componente può essere utilizzato in un intervallo di temperatura compreso tra -40 °C e +85 °C, sia sul lato dei collegamenti sia sul lato di azionamento.

Applicazioni

Il commutatore a bilanciere Marquardt 3250.0169 è indicato per diverse applicazioni di comando e controllo, tra cui:

• pannelli di comando;
• quadri elettrici;
• apparecchiature industriali;
• sistemi di controllo;
• dispositivi elettrici ed elettronici;
• macchinari e apparecchiature professionali;
• selezione di circuiti a 24 V DC;
• comandi momentanei e funzioni di attivazione temporanea.
