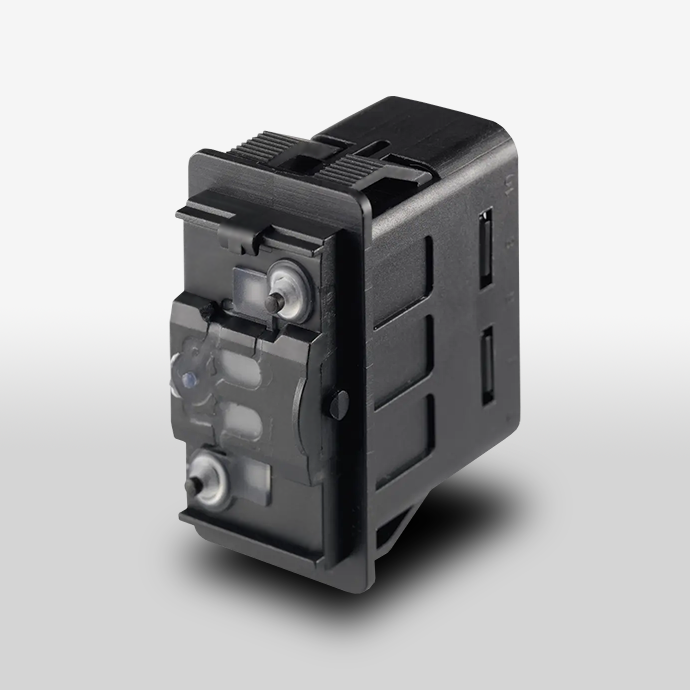

Il Marquardt 3250.0325 è un commutatore a bilanciere DPDT a 2 poli, progettato per la gestione e la commutazione di circuiti elettrici in apparecchiature industriali, pannelli di comando e dispositivi elettrici ed elettronici.

La configurazione DPDT (Double Pole Double Throw) permette di commutare contemporaneamente due circuiti, rendendo questo commutatore a doppio polo particolarmente indicato per applicazioni in cui è necessario gestire due linee attraverso un unico comando.

Il modello appartiene alla serie Marquardt 3250, dispone di contatti in AgNi (argento-nichel) e di terminali a innesto 3,0 x 0,8 mm. La capacità di commutazione secondo IEC è di 10 A (5 A) a 24 V DC.

Interruttore DPDT a 2 poli

La principale caratteristica del Marquardt 3250.0325 è la configurazione DPDT a 2 poli.

A differenza di un interruttore unipolare, il doppio polo consente di controllare contemporaneamente due circuiti. La doppia commutazione rende questo componente una soluzione versatile per sistemi di comando, selezione e controllo.

Il comando a bilanciere garantisce inoltre un’azione diretta e un feedback tattile immediatamente percepibile dall’operatore.

Commutatore a bilanciere con LED

Il 3250.0325 integra una funzione di illuminazione a LED giallo e una spia LED rossa a 24 V, con simbolo in posizione 1.

L’illuminazione permette di associare al comando un’indicazione visiva, facilitando l’identificazione della funzione o dello stato del dispositivo all’interno di un pannello di controllo.

Protezione IP66 e IP67

Il lato dell’attuatore del commutatore a bilanciere Marquardt 3250.0325 offre una protezione IP66 e IP67, mentre il lato delle connessioni è classificato IP40.

La protezione dell’attuatore rende il componente adatto anche a installazioni nelle quali la superficie di comando può essere esposta a polvere o acqua.

Il campo di temperatura di esercizio è compreso tra -40 °C e +85 °C.

Affidabilità per applicazioni industriali

Il commutatore utilizza contatti in AgNi e presenta una vita meccanica dichiarata di 500.000 cicli.

La costruzione prevede un corpo e una base di colore nero, con materiali tecnici progettati per garantire un funzionamento affidabile nelle condizioni operative previste.

Il fissaggio a scatto facilita l’integrazione del componente nei pannelli e nelle apparecchiature di comando.

Applicazioni

Il commutatore DPDT Marquardt 3250.0325 è adatto a numerose applicazioni, tra cui:

• pannelli di comando industriali;
• quadri elettrici;
• apparecchiature industriali;
• sistemi di controllo;
• dispositivi elettrici ed elettronici;
• macchinari e apparecchiature professionali;
• circuiti a 24 V DC;
• sistemi nei quali è necessario comandare due circuiti con un unico interruttore.
