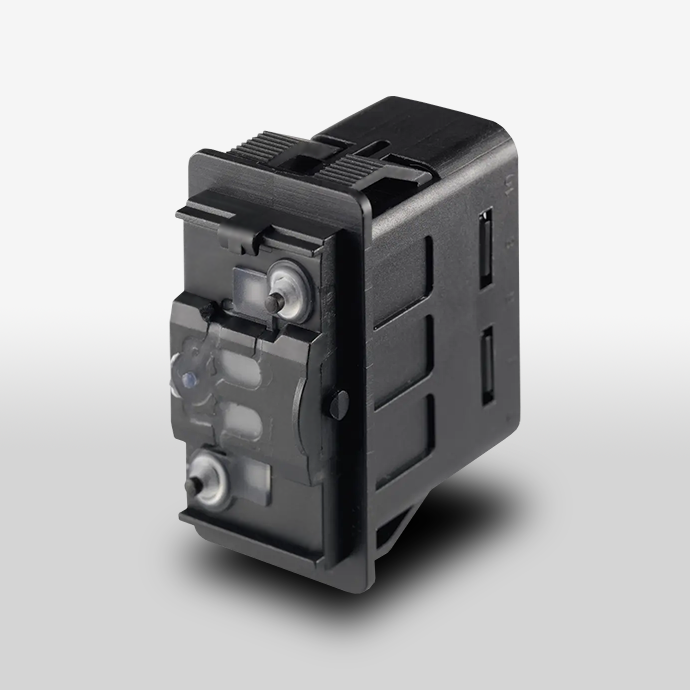

Il Marquardt 3250.1238 è un automotive switch a bilanciere della serie 3250, progettato per applicazioni in cui sono richieste commutazione affidabile, comando intuitivo e resistenza alle condizioni ambientali tipiche dei pannelli di controllo.

La configurazione DPDT a 2 poli permette di gestire circuiti con funzione di commutazione a doppio polo, mentre la portata nominale arriva a 10 A a 24 V DC secondo IEC. L’attuatore presenta una protezione IP66/IP67, rendendo il componente particolarmente interessante per pannelli e comandi esposti a polvere, acqua e condizioni operative gravose.

Il 3250.1238 dispone inoltre di funzione di blocco, illuminazione funzionale tramite LED rosso e un secondo indicatore con LED verde a 24 V, caratteristiche che possono facilitare l’identificazione dello stato del comando direttamente sul pannello.

Automotive switch per pannelli di comando

Nel settore automotive, un automotive switch deve consentire all’operatore di identificare rapidamente il comando e azionarlo in modo preciso. Il Marquardt 3250.1238 combina la tecnologia dell’interruttore a bilanciere con una configurazione elettrica DPDT, una struttura compatta e un sistema di fissaggio a scatto.

Il componente può essere preso in considerazione per la progettazione di:

• pannelli di comando per veicoli speciali;
• comandi ausiliari per veicoli industriali;
• pannelli elettrici per macchine mobili;
• sistemi di comando per mezzi da lavoro;
• quadri e console per veicoli destinati ad ambienti esterni;
• interfacce di comando per applicazioni automotive e veicoli professionali.

La configurazione elettrica deve naturalmente essere verificata in funzione dello schema del veicolo e del circuito che si intende comandare.

Automotive switch 24 V DC

Uno degli aspetti distintivi del Marquardt 3250.1238 è la possibilità di impiego con circuiti a 24 V DC, con una capacità di commutazione IEC di 10 (5) A a 24 V DC.

Questo valore rende il componente interessante per applicazioni in cui l’alimentazione e i circuiti di comando utilizzano la tensione a 24 V tipica di numerose macchine e piattaforme mobili.

La configurazione DPDT (Double Pole Double Throw) consente di realizzare circuiti di commutazione a due poli, offrendo maggiore flessibilità nella progettazione del pannello rispetto a un semplice interruttore ON/OFF a un polo.

Interruttore a bilanciere IP67 per applicazioni gravose

Il Marquardt 3250.1238 presenta una caratteristica particolarmente interessante per l’integrazione in pannelli di comando esposti: il lato dell’attuatore raggiunge il grado di protezione IP66 e IP67.

È importante distinguere questo dato dalla protezione del lato connessioni, che è classificato IP40. La protezione IP66/IP67 riguarda quindi l’area dell’attuatore secondo le specifiche del componente e non significa che l’intero sistema di cablaggio sia IP67.

Questa caratteristica può essere utile nella progettazione di comandi destinati a:

• cabine e pannelli di macchine operatrici;
• veicoli utilizzati all’esterno;
• mezzi agricoli e industriali;
• veicoli speciali;
• macchine per cantieri;
• applicazioni off-road.

Automotive switch per veicoli off-road

Le applicazioni off-road richiedono spesso componenti di comando capaci di lavorare in presenza di variazioni di temperatura, polvere, acqua e utilizzo ripetuto.

Il 3250.1238 può essere valutato per l’integrazione in pannelli e console di comando di veicoli off-road, macchine agricole, mezzi da cantiere e veicoli industriali, soprattutto quando sono necessari comandi a 24 V DC e una protezione elevata del lato di azionamento.

L’intervallo di temperatura dichiarato va da -40 °C a +85 °C sia sul lato connessioni sia sul lato di azionamento, offrendo un’ampia finestra di funzionamento per applicazioni soggette a condizioni ambientali variabili.

Interruttore DPDT con funzione di blocco

Il Marquardt 3250.1238 utilizza una configurazione DPDT a 2 poli e integra una funzione di blocco associata alla geometria dell’attuatore.

La funzione di blocco può essere utile nei pannelli in cui è importante evitare azionamenti accidentali del comando. Il sistema di fissaggio a scatto consente inoltre un’integrazione diretta dell’interruttore nel pannello predisposto.

La forza di azionamento è compresa tra 7 N e 12 N +1,5 N, contribuendo a fornire un comando meccanico chiaramente percepibile dall’operatore.

Automotive switch con illuminazione LED

Il 3250.1238 può essere configurato con illuminazione funzionale a LED rosso e con un indicatore associato alla posizione del simbolo, con LED verde a 24 V.

L’illuminazione può essere sfruttata per rendere più facilmente identificabili i comandi all’interno di una console o di un pannello, soprattutto in condizioni di scarsa luminosità.

Questa caratteristica può essere interessante per:

• console di comando;
• pannelli di veicoli speciali;
• cabine di macchine operatrici;
• sistemi di comando automotive;
• pannelli per mezzi industriali e off-road.

Materiali e costruzione

L’interruttore utilizza un basamento in PA nero e un corpo in PP nero. L’attuatore è realizzato in PA rinforzato con fibra di vetro, con funzione di blocco e senza bilanciere montato.

I contatti sono realizzati in AgNi, mentre le superfici delle connessioni interne ed esterne sono argentate.

Il collegamento avviene tramite connessione a innesto 3,0 x 0,8 mm, mentre il montaggio sul pannello è realizzato mediante fissaggio a scatto.

Durata meccanica di 500.000 cicli

La serie 3250 è pensata per applicazioni che richiedono un numero elevato di azionamenti. Il Marquardt 3250.1238 raggiunge una durata meccanica di 50E4, pari a 500.000 cicli.

Questo dato è particolarmente rilevante nella scelta di un automotive switch destinato a pannelli di comando utilizzati frequentemente, dove affidabilità e ripetibilità del comando sono parametri importanti nella progettazione.

Dati tecnici Marquardt 3250.1238

Caratteristica	Specifica
Tipologia	Automotive switch / interruttore a bilanciere
Serie	Marquardt 3250
Codice prodotto	3250.1238-00
Codice configurazione	3250-2E-31L-1-0
Funzione di commutazione	DPDT
Numero di poli	2
Corrente nominale	10 (5) A
Tensione	24 V DC
Connessione	Steckanschluss 3,0 x 0,8 mm
Durata meccanica	500.000 cicli
Protezione attuatore	IP66 / IP67
Protezione connessioni	IP40
Temperatura	-40 °C … +85 °C
Illuminazione	LED rosso
Indicatore	LED verde, 24 V
Funzione aggiuntiva	Blocco
Materiale attuatore	PA rinforzato con fibra di vetro
Contatti	AgNi
Fissaggio	A scatto
Colore corpo	Nero

Perché scegliere il Marquardt 3250.1238

Il Marquardt 3250.1238 riunisce in un unico componente diverse caratteristiche utili per la progettazione di sistemi di comando: configurazione DPDT, funzionamento a 24 V DC, protezione IP66/IP67 sul lato attuatore, illuminazione LED, funzione di blocco e temperatura operativa da -40 °C a +85 °C.

Per queste caratteristiche può essere valutato come automotive switch per pannelli e console destinati a veicoli speciali, macchine mobili, applicazioni industriali e mezzi off-road.

La scelta del componente deve essere effettuata verificando la configurazione elettrica, il tipo di carico, le condizioni ambientali e i requisiti specifici dell’applicazione finale.
