3101

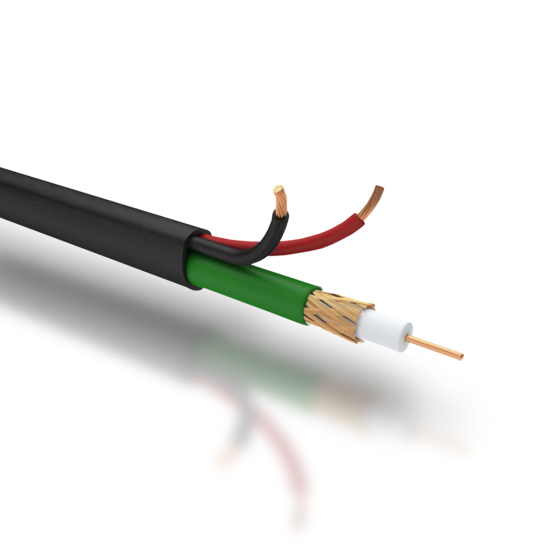

Cavo coassiale combinato + cavo di alimentazione KOM 0,6/3,7 + 2×0,75 mm² – PVC
| CPR | Eca |
|---|---|
| Tipo | Combinato |
| Colore | Bianco, Nero |
| Lunghezza | lunghezza di fabbricazione |
| + STRUTTURA + | – |
| Conduttore interno | Cu bare |
| Dimensione conduttore | 0,6 mm |
| Dimensione isolante | 3,74 mm |
| Isolante | PE |
| Dimensioni 1° materiale esterno | 4,3 mm |
| Conduttore esterno | Treccia Cu |
| Dimensione guaina | 6 mm |
| Guaina esterna d'insieme | PVC |
| Dimensioni conduttore intermedio di alimentazione | 1,15 mm |
| Materiale conduttore interno di alimentazione | Cu bare |
| Dimensione isolante del cavo di alimentazione | 2,2 mm |
| Materiale isolante del cavo di alimentazione | PVC |
| + PROPRIETÁ ELETTRICHE + |
|
| Impedenza caratteristica | 75 Ω ± 1% |
| ↓ Attenuazione a 20°C ↓ |
|
| 1 MHz dB/100m | 1,1 db/100m |
| 5 MHz dB/100m | 2,5 db/100m |
| 10 MHz dB/100m | 3,5 db/100m |
| 20 MHz dB/100m | 4,9 db/100m |
| 100 MHz dB/100m | 10,3 db/100m |
| 135 MHz dB/100m | 12 db/100m |
| 180 MHz dB/100m | 13,6 db/100m |
| 200 MHz dB/100m | 14,3 db/100m |
| 270 MHz dB/100m | 16,8 db/100m |
| 300 MHz dB/100m | 17,7 db/100m |
| 360 MHz dB/100m | 19,4 db/100m |
| Velocità di propagazione | 0,66 v/c |
| Capacità | 67 pF/m |
| Resistenza DC conduttore interno | 67 Ω/km |
| Resistenza DC conduttore esterno | 13 Ω/km |
| Tensione di esercizio max. | 600 V |
| + PROPRIETÁ MECCANICHE + |
|
| Peso | 0,09966 kg/m |
| Raggio di curvatura min. dinamco | 80 mm |
| Raggio di curvatura min. statico | 40 mm |
| Calore di combustione | 0,5 kWh/m |
| Resistenza UV | Molto buona |
| Temperatura operativa | -20°C / +80°C |
| Brand |
I cavi video combi sono costituiti da diversi cavi video coassiali intrecciati o da una combinazione di cavi video e linea di alimentazione.
I cavi abbinati all’alimentazione vengono utilizzati quando non è possibile un’alimentazione separata per la telecamera (linea di controllo, illuminazione, ecc.) nel luogo di utilizzo.
