27070100

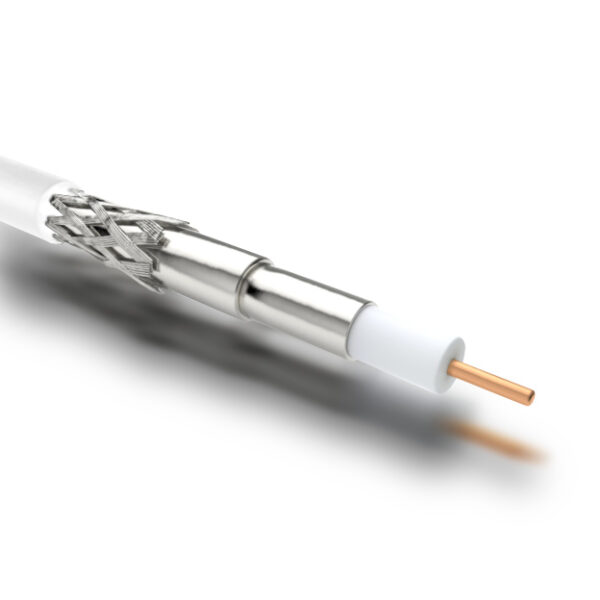

Cavo coassiale con doppia schermatura Telass® CDF 70 (A+) PVC (M)
CATV – (TV via cavo) – ECA – <5Ω
| CPR | Eca |
|---|---|
| CE | EN 50117 |
| VDE | EN 50117 |
| EN | EN 50117 / Class "A+" |
| Colore | Bianco |
| Lunghezza | lunghezza di fabbricazione |
| + STRUTTURA + | | |
| Conduttore interno | Cu bare |
| Dimensione conduttore | 0,65 mm |
| Contenuto di rame (kg/m) | 0.013 |
| Dimensione isolante | 2,75 mm |
| Isolante | foamed PE |
| Conduttore esterno | 2 lamine Al-PP-Al + treccia Cu/Sn |
| Copertura opzionale 1° materiale esterno | 73% |
| Guaina esterna d'insieme | PVC |
| Dimensione guaina | 4,30 mm ± 0,20 |
| + PROPRIETÁ ELETTRICHE + |
|
| Classe emc | A+ |
| ↓ Attenuazione a 20°C ↓ |
|
| 5 MHz dB/100m | 2,3 db/100m |
| 50 MHz dB/100m | 7,4 db/100m |
| 100 MHz dB/100m | 10,5 db/100m |
| 200 MHz dB/100m | 15,1 db/100m |
| 1000 MHz dB/100m | 35,5 db/100m |
| Velocità di propagazione | 0,84 v/c |
| Capacità | 52 pF/m |
| Resistenza DC conduttore interno | 57 Ω/km |
| Resistenza DC conduttore esterno | 17 Ω/km |
| ↓ Return loss ↓ |
|
| 5-30 MHz | > 20 db |
| 30-470 MHz | > 20 db |
| 470-1000 MHz | > 20 db |
| 1000-2000 MHz | > 18 db |
| 2000-3000 MHz | > 16 db |
| Impedenza caratteristica | 75 Ω |
| Attenuazione di schermatura 30-1000 MHz | > 110 db |
| Attenuazione di schermatura 1000-2000 MHz | > 110 db |
| Attenuazione di schermatura 2000-3000 MHz | > 110 db |
| + PROPRIETÁ MECCANICHE + |
|
| Peso | 0,02395 kg/m |
| Raggio di curvatura min. dinamco | 44 mm |
| Raggio di curvatura min. statico | 22 mm |
| Resistenza max. di trazione | 62 N |
| Calore di combustione | 0,09 kWh/m |
| Resistenza UV | Molto buona |
| Temperatura operativa | -20°C / +70°C |
| Intervallo temperatura d'installazione | -5°C / +55°C |
| Brand |
Contattaci per qualsiasi informazione
Cavo di installazione domestica (cavo antenna)
I cavi di distribuzione e di linea sono utilizzati nelle reti di comunicazione a banda larga.
Possono essere utilizzati anche nelle reti di comunicazione pubbliche a banda larga o nelle installazioni sotterranee.
Il cavo coassiale (in inglese coaxial cable, usualmente abbreviato in coax, /ˈkoʊ.æks/), nelle telecomunicazioni, è un cavo elettrico utilizzato come mezzo trasmissivo di segnale elettrico informativo, appartenente alle linee di trasmissione e molto usato nelle comunicazioni elettriche.
Cavi coassiali per Distribuzione Interrata o Posa Sospesa
I colori e le presentazioni possono differire dall’immagine
Disegni tecnici su richiesta. Contattateci
