21100300

Cod: 21100300

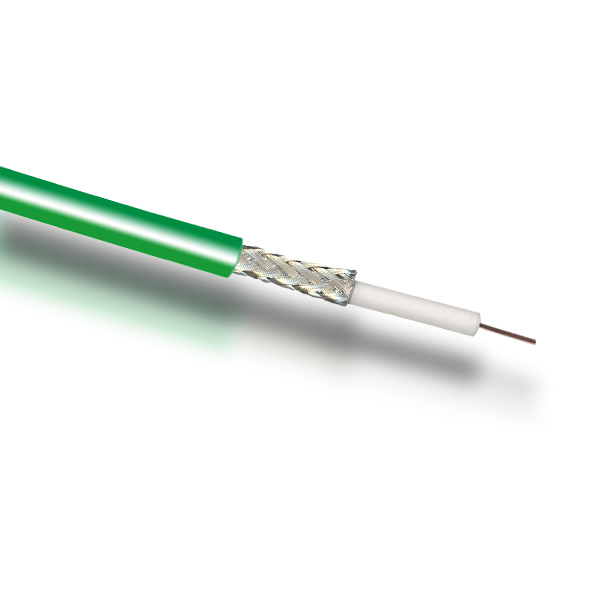

Cavo video coassiale combinato Video 0,6/2,8C – PVC

Colore

Verde

Tipo

Coassiale

Lunghezza

lunghezza di fabbricazione

+ STRUTTURA +

Conduttore interno

Cu bare

Dimensione conduttore

0,6 mm

Dimensione isolante

2,8 mm

Isolante

Cell-PE

Conduttore esterno

Lamina Al

2° materiale esterno

Cu/Sn

Dimensione guaina

4,5 mm

Guaina esterna d'insieme

PVC

+ PROPRIETÁ ELETTRICHE +



Impedenza caratteristica

75 Ω ± 1%

↓ Attenuazione a 20°C ↓



   1 MHz dB/100m

1,1 db/100m

   5 MHz dB/100m

2,3 db/100m

   10 MHz dB/100m

3,3 db/100m

   100 MHz dB/100m

10,3 db/100m

   135 MHz dB/100m

12 db/100m

   180 MHz dB/100m

14,6 db/100m

   270 MHz dB/100m

17 db/100m

   300 MHz dB/100m

18 db/100m

   360 MHz dB/100m

19,7 db/100m

   800 MHz dB/100m

29,7 db/100m

   1000 MHz dB/100m

33,3 db/100m

Velocità di propagazione

0,85 v/c

Capacità

59 pF/m

Resistenza DC conduttore interno

59 Ω/km

Resistenza DC conduttore esterno

15 Ω/km

Tensione di esercizio max.

300 V

+ PROPRIETÁ MECCANICHE +



Peso

0,02888 kg/m

Raggio di curvatura min. dinamco

50 mm

Raggio di curvatura min. statico

25 mm

Resistenza max. di trazione

32 N

Calore di combustione

0,12 kWh/m

Resistenza UV

Molto buona

Temperatura operativa

-20°C / +80°C

Brand

Contattaci per qualsiasi informazione




    * Ho letto e accetto le condizioni della Privacy e Autorizzo al trattamento dati

    +39 02 55.60.61.01
    klemi@klemi-contact.com

    I cavi video coassiali BDA Connectivity sono adatti per

    • Videosorveglianza
    • Tecnologia da studio
    • Studi di registrazione
    • Produzione televisiva
    • Studi televisivi
    • Sale regia
    • Trasmissione di dati video ai monitor
    • Elaborazione industriale delle immagini

    I cavi video BDA utilizzano polietilene espanso a bassa attenuazione (cell-PE) come dielettrico e sono doppiamente schermati per fornire una migliore schermatura contro le interferenze.
    Questi cavi video coassiali sono caratterizzati da impedenze caratteristiche strettamente limitate di 75Ω +/-1%.

    Disponibili con diversi diametri, per diverse lunghezze di trasmissione.

    I colori e le presentazioni possono differire dall’immagine

    Disegni tecnici su richiesta. Contattateci
