21050900

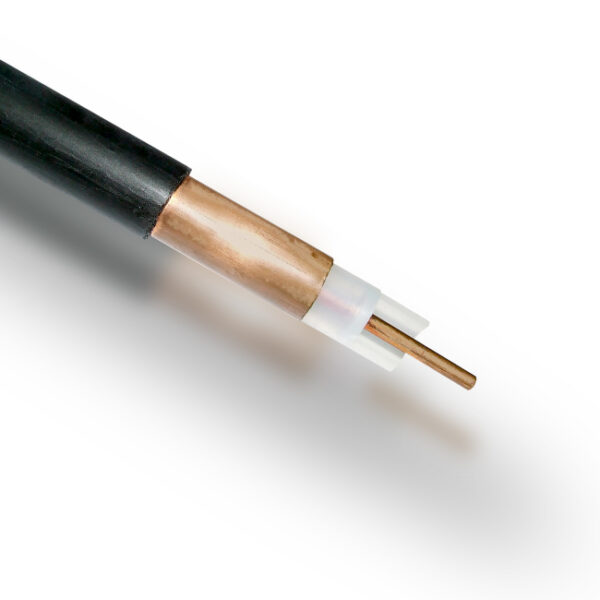

Cavo coassiale schermato per rete di distribuzione Cavo interrato (TV via cavo)
(Classe A++) – FCA – 75 Ω
Telass® LR 330-PE
| CPR | Fca |
|---|---|
| CE | EN 50117, EN 50575, LVD |
| VDE | EN 50117, EN 50575, LVD |
| EN | EN 50117 / Class "A++" |
| NSRLVD | NSR/LVD 2014/35/EU |
| Colore | Nero |
| Lunghezza | lunghezza di fabbricazione |
| + STRUTTURA + | | |
| Conduttore interno | Cu bare |
| Composizione conduttore (n x mm) | 3,3 mm |
| Contenuto di rame (kg/m) | 0.194 |
| Dimensione isolante | 13,5 mm |
| Isolante | PE / Air |
| Conduttore esterno | Cu tubo corrugato |
| Dimensione guaina | 17 mm |
| Guaina esterna d'insieme | PE |
| + PROPRIETÁ ELETTRICHE + |
|
| Classe emc | A++ |
| ↓ Attenuazione a 20°C ↓ |
|
| 5 MHz dB/100m | 0,5 db/100m |
| 50 MHz dB/100m | 1,3 db/100m |
| 100 MHz dB/100m | 1,9 db/100m |
| 200 MHz dB/100m | 2,7 db/100m |
| 500 MHz dB/100m | 4,4 db/100m |
| 800 MHz dB/100m | 5,7 db/100m |
| 1000 MHz dB/100m | 6,5 db/100m |
| 2000 MHz dB/100m | 9,7 db/100m |
| 3000 MHz dB/100m | 12,4 db/100m |
| Velocità di propagazione | 0,89 v/c |
| Capacità | 50 pF/m |
| Resistenza DC conduttore interno | 2,5 Ω/km |
| Resistenza DC conduttore esterno | 2 Ω/km |
| ↓ Return loss ↓ |
|
| 30-300 MHz | 30 db |
| 300-470 MHz | 28 db |
| 470-1000 MHz | 26 db |
| 1000-2000 MHz | 23 db |
| 2000-3000 MHz | 20 db |
| Impedenza caratteristica | < 0,1 Ω |
| Attenuazione di schermatura 30-1000 MHz | > 120 db |
| Attenuazione di schermatura 1000-2000 MHz | > 110 db |
| Attenuazione di schermatura 2000-3000 MHz | > 100 db |
| + PROPRIETÁ MECCANICHE + |
|
| Peso | 0,31035 kg/m |
| Raggio di curvatura min. dinamco | 280 mm |
| Raggio di curvatura min. statico | 140 mm |
| Resistenza max. di trazione | 550 N |
| Calore di combustione | 1,67 kWh/m |
| Resistenza UV | Buona |
| Temperatura operativa | -40°C / +70°C |
| Brand |
Contattaci per qualsiasi informazione
I cavi di distribuzione e di linea sono utilizzati nelle reti di comunicazione a banda larga.
I tubi in rame ad alta purezza saldati longitudinalmente garantiscono un’ottima schermatura alle interferenze elettromagnetiche (EMI) e alle radiazioni oltreche un’elevata stabilità.
Sono utilizzati per la trasmissione del segnale tra la stazione di testa e la connessione domestica.
Possono essere utilizzati anche nelle reti di comunicazione pubbliche a banda larga o nelle installazioni sotterranee.
Il cavo coassiale (in inglese coaxial cable, usualmente abbreviato in coax, /ˈkoʊ.æks/), nelle telecomunicazioni, è un cavo elettrico utilizzato come mezzo trasmissivo di segnale elettrico informativo, appartenente alle linee di trasmissione e molto usato nelle comunicazioni elettriche.
Cavi coassiali per Distribuzione Interrata o Posa Sospesa
I colori e le presentazioni possono differire dall’immagine
Disegni tecnici su richiesta. Contattateci
