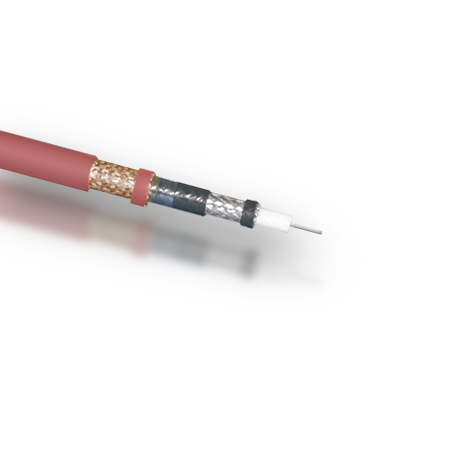

Cavo super flessibile Triassiale – Video Triax 11 – TPU Superflex

Diametro Triax

11

Tipo

Triassiale

Colore

Nero, Rosso

Lunghezza

lunghezza di fabbricazione

+ STRUTTURA +

Conduttore interno

Cu placcato argento

Dimensione conduttore

1,4 mm

Dimensione isolante

6 mm

Isolante

foamed PE

Dimensioni 1° materiale esterno

6,6 mm

Conduttore esterno

Traccia di rame placcata argento

Copertura opzionale 1° materiale esterno

94%

Dimensione 2° materiale esterno

9 mm

2° materiale esterno

Treccia Cu nudo

Copertura opzionale 2° materiale esterno

83%

Lamina intermedia

8,40 ± 0,20 mm

Materiale guaina intermedia

TPE

Wrapping

Lamina PET

Dimensione guaina

10,80 ± 0,20 mm

Guaina esterna d'insieme

PUR

+ PROPRIETÁ ELETTRICHE +



Impedenza caratteristica

75 Ω ± 3%

↓ Attenuazione a 20°C ↓



   1 MHz dB/100m

1,6 db/100m

   5 MHz dB/100m

2,3 db/100m

   10 MHz dB/100m

2,9 db/100m

   20 MHz dB/100m

3,7 db/100m

   50 MHz dB/100m

5,4 db/100m

   100 MHz dB/100m

7,3 db/100m

   950 MHz dB/100m

26,3 db/100m

   2000 MHz dB/100m

38,3 db/100m

   3000 MHz dB/100m

48,1 db/100m

Velocità di propagazione

0,83 v/c

Resistenza di isolamento

> 10 MΩ*km

Capacità

54 pF/m

Resistenza DC conduttore interno

< 15,3 Ω/km

Resistenza DC conduttore esterno

< 7,7 Ω/km

↓ Return loss ↓



   5-30 MHz

20 db

   30-470 MHz

20 db

   470-1000 MHz

18 db

   1000-2000 MHz

16 db

Tensione di esercizio max.

600 V

+ PROPRIETÁ MECCANICHE +



Peso

0,13814 kg/m

Raggio di curvatura min. dinamco

80 mm

Raggio di curvatura min. statico

40 mm

Resistenza max. di trazione

350 N

Calore di combustione

0,72 kWh/m

Resistenza UV

Molto buona

Temperatura operativa

-35°C / +70°C

Brand

Contattaci per qualsiasi informazione




    * Ho letto e accetto le condizioni della Privacy e Autorizzo al trattamento dati

    +39 02 55.60.61.01
    klemi@klemi-contact.com

    Il triax è il tipo di cavo più diffuso per la connessione di telecamere professionali alla loro CCU.
    I cavi per telecamere triassiali vengono utilizzati nella tecnologia da studio e nelle applicazioni per esterni.
    La trasmissione avviene in modalità multiplex.
    Il cavo triassiale è prodotto in tre misure standardizzate, con diametro complessivo di 8, 11 e 14 mm. All’aumentare del diametro, il cavo è via via meno maneggevole ma è in grado di trasmettere il segnale senza degrado per distanze maggiori.
    I cavi triassiali vengono utilizzati sia come cavo elettrico che per la trasmissione video.
    La doppia schermatura garantisce una perfetta messa a terra e previene le interferenze estranee e quindi la distorsione del segnale.
    I cavi triassiali sono usati nella misurazione di precisione di bassi livelli di corrente.


    La nostra serie SUPERFLEX, con guaine in TPE, offre la massima flessibilità, lunga durata ed eccellenti proprietà contro le interferenze elettromagnetiche con le stesse proprietà di trasmissione elettrica.

    I colori e le presentazioni possono differire dall’immagine

    Disegni tecnici su richiesta. Contattateci
