1883

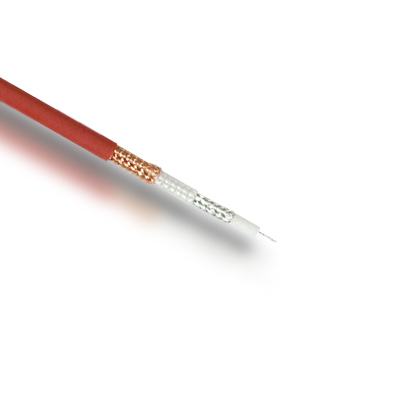

Cavo Triassiale Video Triax 8-TPU Superflex
| Diametro Triax | 8 |
|---|---|
| Tipo | Triassiale |
| Colore | Nero, Rosso |
| Lunghezza | lunghezza di fabbricazione |
| + STRUTTURA + | – |
| Conduttore interno | Cu placcato argento |
| Dimensione conduttore | 1,05 mm (7 x 0,35) |
| Dimensione isolante | 4,5 mm |
| Isolante | PE foamed |
| Dimensioni 1° materiale esterno | 5,1 mm |
| Conduttore esterno | Traccia di rame placcata argento |
| Copertura opzionale 1° materiale esterno | 83% |
| Dimensione 2° materiale esterno | 7,2 mm |
| 2° materiale esterno | Treccia Cu nudo |
| Copertura opzionale 2° materiale esterno | 85% |
| Lamina intermedia | 6,5 mm |
| Materiale guaina intermedia | TPE |
| Wrapping | Lamina PET |
| Dimensione guaina | 8,50 ± 0,20 mm |
| Guaina esterna d'insieme | PUR |
| + PROPRIETÁ ELETTRICHE + |
|
| Impedenza caratteristica | 75 Ω ± 3% |
| ↓ Attenuazione a 20°C ↓ |
|
| 1 MHz dB/100m | 0,8 db/100m |
| 5 MHz dB/100m | 1,8 db/100m |
| 10 MHz dB/100m | 2,6 db/100m |
| 20 MHz dB/100m | 3,7 db/100m |
| 100 MHz dB/100m | 8,8 db/100m |
| 950 MHz dB/100m | 26,3 db/100m |
| 2000 MHz dB/100m | 38,3 db/100m |
| 3000 MHz dB/100m | 48,1 db/100m |
| Velocità di propagazione | 0,8 v/c |
| Capacità | 54 pF/m |
| Resistenza DC conduttore interno | < 26 Ω/km |
| Resistenza DC conduttore esterno | < 10 Ω/km |
| ↓ Return loss ↓ |
|
| 5-30 MHz | 23 db |
| 30-470 MHz | 23 db |
| 470-1000 MHz | 20 db |
| 1000-2000 MHz | 18 db |
| Tensione di esercizio max. | 500 V |
| + PROPRIETÁ MECCANICHE + |
|
| Peso | 0,09027 kg/m |
| Raggio di curvatura min. dinamco | 60 mm |
| Raggio di curvatura min. statico | 30 mm |
| Resistenza max. di trazione | 250 N |
| Calore di combustione | 0,27 kWh/m |
| Resistenza UV | Molto buona |
| Temperatura operativa | -50°C / +70°C |
| Brand |
I cavi video coassiali BDA Connectivity sono adatti per
- Videosorveglianza
- Tecnologia da studio
- Studi di registrazione
- Produzione televisiva
- Studi televisivi
- Sale regia
- Trasmissione di dati video ai monitor
- Elaborazione industriale delle immagini
I cavi video BDA utilizzano polietilene espanso a bassa attenuazione (cell-PE) come dielettrico e sono doppiamente schermati per fornire una migliore schermatura contro le interferenze.
Questi cavi video coassiali sono caratterizzati da impedenze caratteristiche strettamente limitate di 75Ω +/-1%.
Disponibili con diversi diametri, per diverse lunghezze di trasmissione.
I colori e le presentazioni possono differire dall’immagine
Disegni tecnici su richiesta. Contattateci
