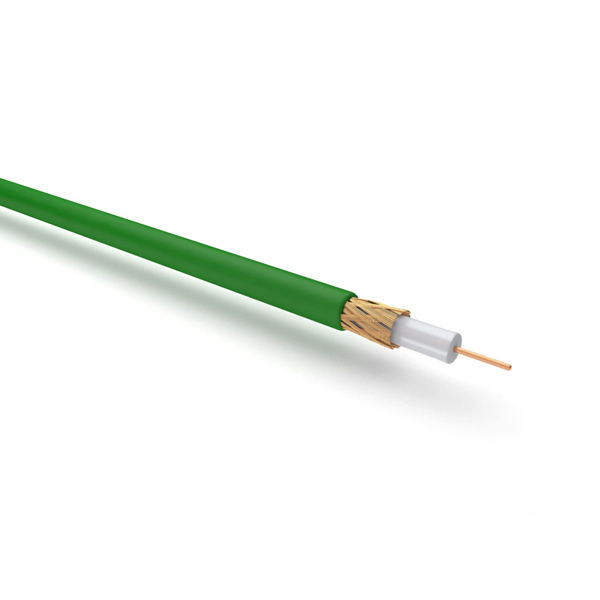

1125 Cavo coassiale video schermato 75 Ohm Eca

Cavo coassiale video schermato 75 Ohm CPR: Eca
Cavo video coassiale RF Video 1,0/6,6 – PVC (Ø 8.8 mm)

CPR

Eca

Tipo

Coassiale

Colore

Verde

+ STRUTTURA +

Conduttore interno

Cu bare

Dimensione conduttore

1 mm

Dimensione isolante

6,38 mm

Isolante

PE

Dimensioni 1° materiale esterno

7 mm

Conduttore esterno

Treccia Cu

Copertura opzionale 1° materiale esterno

84%

Dimensione guaina

8,8 mm

Guaina esterna d'insieme

PVC

+ PROPRIETÁ ELETTRICHE +



Impedenza caratteristica

75 Ω ± 1%

↓ Attenuazione a 20°C ↓



   1 MHz dB/100m

0,6 db/100m

   5 MHz dB/100m

1,4 db/100m

   10 MHz dB/100m

2 db/100m

   100 MHz dB/100m

6,4 db/100m

   135 MHz dB/100m

7,5 db/100m

   180 MHz dB/100m

9,2 db/100m

   270 MHz dB/100m

10,9 db/100m

   300 MHz dB/100m

11,5 db/100m

   360 MHz dB/100m

12,8 db/100m

   800 MHz dB/100m

20,1 db/100m

   1000 MHz dB/100m

23 db/100m

Velocità di propagazione

0,66 v/c

Capacità

67 pF/m

Resistenza DC conduttore interno

24 Ω/km

Resistenza DC conduttore esterno

7,5 Ω/km

Tensione di esercizio max.

800 V

+ PROPRIETÁ MECCANICHE +



Peso

0,09346 kg/m

Raggio di curvatura min. dinamco

90 mm

Raggio di curvatura min. statico

45 mm

Resistenza max. di trazione

170 N

Calore di combustione

0,56 kWh/m

Resistenza UV

Molto buona

Temperatura operativa

-20°C / +80°C

Brand

MPN

11250300

Contattaci per qualsiasi informazione




    * Ho letto e accetto le condizioni della Privacy e Autorizzo al trattamento dati

    +39 02 55.60.61.01
    klemi@klemi-contact.com

    Cavo coassiale video schermato 75 Ohm CPR: Eca

    I cavi video coassiali BDA Connectivity sono adatti per

    • Videosorveglianza
    • Tecnologia da studio
    • Studi di registrazione
    • Produzione televisiva
    • Studi televisivi
    • Sale regia
    • Trasmissione di dati video ai monitor
    • Elaborazione industriale delle immagini

    I cavi video BDA utilizzano polietilene espanso a bassa attenuazione (cell-PE) come dielettrico e sono doppiamente schermati per fornire una migliore schermatura contro le interferenze.
    Questi cavi video coassiali sono caratterizzati da impedenze caratteristiche strettamente limitate di 75Ω +/-1%.

    Disponibili con diversi diametri, per diverse lunghezze di trasmissione.

    I colori e le presentazioni possono differire dall’immagine

    Disegni tecnici su richiesta. Contattateci
