1038

Cod: 1038

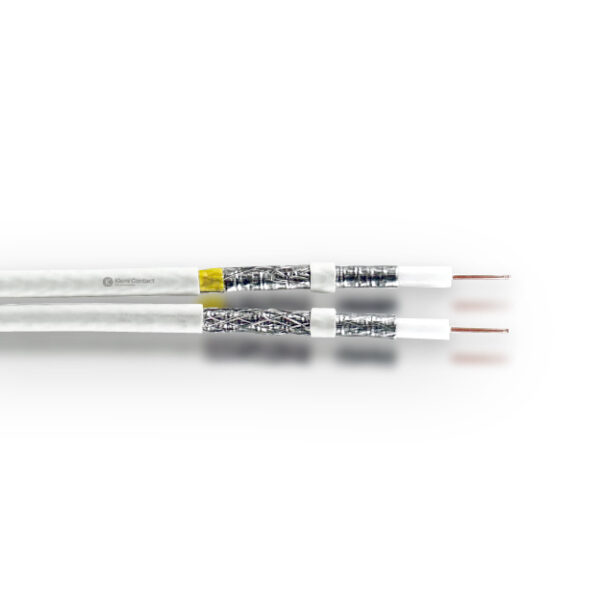

Cavo Coassiale Satellitare TWIN-SAT midi
Eca – Diametro dimensione guaina 11,6 x 5,3 mm
Treccia di rame stagnato + Nastro schermante Lamina Al sovrapposta longitudinalmente

CPR

Eca

Colore

Bianco

+ STRUTTURA +

|

Conduttore interno

Cu bare

Dimensione conduttore

0,85 mm

Dimensione isolante

3,7 mm

Isolante

Cell-PE

Conduttore esterno

Lamina Al sovrapposta longitudinalmente

2° materiale esterno

Treccia Cu/Sn

Guaina esterna d'insieme

PVC

Dimensione guaina

11,6 x 5,3 mm

+ PROPRIETÁ ELETTRICHE +



↓ Attenuazione a 20°C ↓



   5 MHz dB/100m

2 db/100m

   50 MHz dB/100m

5,7 db/100m

   100 MHz dB/100m

8,1 db/100m

   200 MHz dB/100m

11,4 db/100m

   500 MHz dB/100m

18,2 db/100m

   800 MHz dB/100m

23,3 db/100m

   950 MHz dB/100m

26,3 db/100m

   2000 MHz dB/100m

38,3 db/100m

   3000 MHz dB/100m

48,1 db/100m

Velocità di propagazione

0,82 v/c

Capacità

55 pF/m

Resistenza DC conduttore interno

36 Ω/km

Resistenza DC conduttore esterno

45 Ω/km

↓ Return loss ↓



   5-30 MHz

20 db

   30-470 MHz

20 db

   470-1000 MHz

18 db

   1000-2000 MHz

16 db

   2000-3000 MHz

15 db

Attenuazione di schermatura 30-1000 MHz

> 90 db

Attenuazione di schermatura 1000-2000 MHz

> 85 db

Attenuazione di schermatura 2000-3000 MHz

> 80 db

+ PROPRIETÁ MECCANICHE +



Peso

0,05668 kg/m

Raggio di curvatura min. dinamco

53 mm

Raggio di curvatura min. statico

27 mm

Resistenza max. di trazione

95 N

Calore di combustione

0,26 kWh/m

Resistenza UV

Molto buona

Temperatura operativa

-20°C / +70°C

Intervallo temperatura d'installazione

-5°C / +50°C

Brand

Contattaci per qualsiasi informazione




    * Ho letto e accetto le condizioni della Privacy e Autorizzo al trattamento dati

    +39 02 55.60.61.01
    klemi@klemi-contact.com

    I cavi SAT vengono utilizzati per il collegamento tra l’antenna satellitare e il ricevitore TV.
    I segnali vengono trasmessi con basse perdite di attenuazione garandendo una trasmissione ottimale del segnale e una lunga durata.

    Questa tipologia di cavo coassiale evita inutili perdite di segnale e garantisce una ricezione senza interferenze.

    I colori e le presentazioni possono differire dall’immagine

    Disegni tecnici su richiesta. Contattateci
