10260900

Cod: 1026

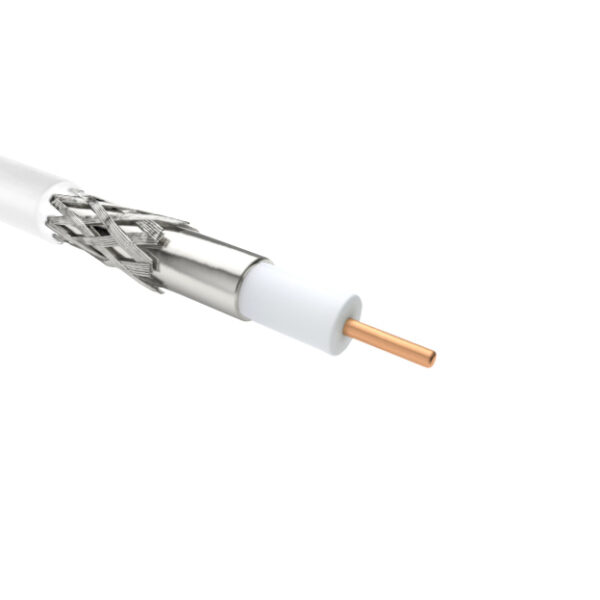

Cavo coassiale con doppia schermatura Telass® 40
CATV – (TV via cavo) – ECA – Classe C – 40Ω

CPR

Eca

CE

EN 50117

VDE

EN 50117

EN

EN 50117 / Class "C"

Colore

Bianco, Grigio, Nero

+ STRUTTURA +

|

Conduttore interno

Acciaio rivestito di rame

Dimensione conduttore

0,4 mm

Contenuto di rame (kg/m)

0.008

Dimensione isolante

2 mm

Isolante

Cell-PE

Conduttore esterno

Lamina Al sovrapposta longitudinalmente

2° materiale esterno

Treccia Cu/Sn

Guaina esterna d'insieme

PVC

Dimensione guaina

3,5 mm

+ PROPRIETÁ ELETTRICHE +



Classe emc

C

↓ Attenuazione a 20°C ↓



   5 MHz dB/100m

3,4 db/100m

   50 MHz dB/100m

10,7 db/100m

   100 MHz dB/100m

15,2 db/100m

   200 MHz dB/100m

21,6 db/100m

   500 MHz dB/100m

34,4 db/100m

   800 MHz dB/100m

43,7 db/100m

   1000 MHz dB/100m

49,1 db/100m

   2000 MHz dB/100m

70,3 db/100m

   3000 MHz dB/100m

87 db/100m

Velocità di propagazione

0,82 v/c

Capacità

53 pF/m

Resistenza DC conduttore interno

345 Ω/km

Resistenza DC conduttore esterno

60 Ω/km

↓ Return loss ↓



   5-30 MHz

20 db

   30-470 MHz

20 db

   470-1000 MHz

18 db

   1000-2000 MHz

16 db

   2000-3000 MHz

15 db

Impedenza caratteristica

< 40 Ω

Attenuazione di schermatura 30-1000 MHz

> 90 db

Attenuazione di schermatura 1000-2000 MHz

> 85 db

Attenuazione di schermatura 2000-3000 MHz

> 80 db

+ PROPRIETÁ MECCANICHE +



Peso

0,01467 kg/m

Raggio di curvatura min. dinamco

30 mm

Raggio di curvatura min. statico

15 mm

Resistenza max. di trazione

32 N

Calore di combustione

0,06 kWh/m

Resistenza UV

Molto buona

Temperatura operativa

-20°C / +70°C

Intervallo temperatura d'installazione

-5°C / +55°C

Brand

Contattaci per qualsiasi informazione




    * Ho letto e accetto le condizioni della Privacy e Autorizzo al trattamento dati

    +39 02 55.60.61.01
    klemi@klemi-contact.com

    Cavo di installazione domestica (cavo antenna)
    Cavo coassiale con doppia schermatura Telass® 40 CATV – (TV via cavo) – ECA – Classe C – 40Ω. Bda Connectivity.

    Varie lunghezze disponibili

    • 50/100 metri matassa cavo coassiale a doppia schermatura in scatola
    • 100/300 metri bobina cavo coassiale con doppia schermatura

    Diversi colori disponibili:

    • Bianco
    • Grigio
    • Nero

    I cavi di distribuzione e di linea sono utilizzati nelle reti di comunicazione a banda larga.
    Possono essere utilizzati anche nelle reti di comunicazione pubbliche a banda larga o nelle installazioni sotterranee.

    Il cavo coassiale (in inglese coaxial cable, usualmente abbreviato in coax, /ˈkoʊ.æks/), nelle telecomunicazioni, è un cavo elettrico utilizzato come mezzo trasmissivo di segnale elettrico informativo, appartenente alle linee di trasmissione e molto usato nelle comunicazioni elettriche.

    Cavi coassiali per Distribuzione Interrata o Posa Sospesa

    I colori e le presentazioni possono differire dall’immagine

    Disegni tecnici su richiesta. Contattateci

    House installation cable (antenna cable)
    Telass® 40 CATV double shielded coaxial cable – (Cable TV) – ECA – Class C – 40Ω. Bda Connectivity.

    Various lengths available

    • 50/100 meters coil of double-shielded coaxial cable in box
    • 100/300 meters reel of coaxial cable with double shield

    Different colors available:

    • White
    • Grey
    • Black

    Distribution and line cables are used in broadband communication networks.
    It can also be used in public broadband communications networks or underground installations.

    The coaxial cable in telecommunications, is an electrical cable used as a means of transmitting an electrical information signal, belonging to transmission lines and widely used in electrical communications.

    Colors and presentations may differ from the image

    Technical drawings on request. Contact us
